Este módulo não é diretamente compatível com protoboard pois o espaçamento entre terminais é de apenas 2mm. O espaçamento “tradicional” é de 2.54mm.
Este módulo não possui qualquer LED. Não existe qualquer indicação visual de funcionamento.
O componente onde está escrito “Rainsun” é uma antena cerâmica.
Memória flash de 512KB.

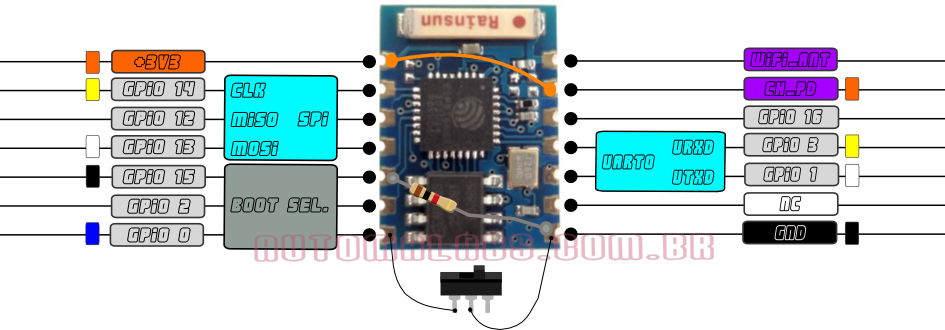

Pinout
Os pequenos retângulos coloridos sem texto representam as cores que eu costumo usar na fiação.
Na figura do módulo eu sobrepus as ligações que normalmente são indispensáveis para que o programa rode: CH_PD ligado a +3v3 e GPIO15 a GND através de um resistor.
Com a chave entre GPIO0 e GND fechada o módulo entra no modo de programação pela UART0.

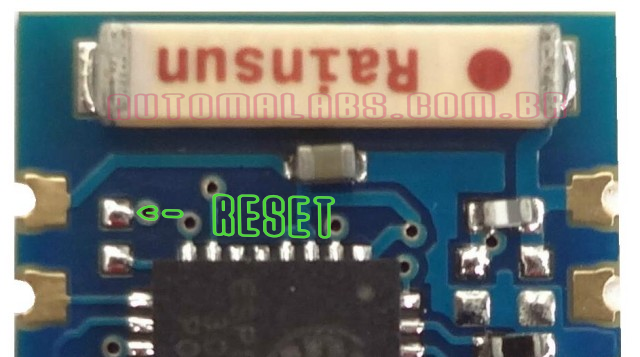

Este módulo, ao contrário do ESP-01, não tem o sinal RESET disponível nos terminais, mas você pode alcança-lo se for bom com soldagem. Basta ligar o pad indicado abaixo ao terminal NC.
Como este módulo opera com 3.3V, usando apenas o módulo eu consegui exibir imagens em um display ILI9341. E funciona muito mais rápido que usando um Arduino. Eu ainda não testei controlar o display e usar o WiFi no mesmo programa.
